變壓器變比測試儀使用方法說明：
液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。
1．主菜單界面
主菜單如圖三所示：

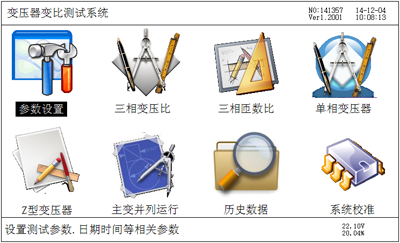

                             圖三、主菜單
    當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、主變并列運行、歷史數據、系統校準，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等；屏幕最下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作；同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電。
2．變壓器變比測試儀參數設置屏
在選中‘參數設置’功能時首先進入?yún)?shù)設置屏，如圖四所示。
在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏最最下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：
1、試品編號：指被測變壓器的編號，最多可輸入6位。
2、額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值
3、分接總數：指變壓器分接開關總的檔位數
4、等分接級：變壓器每檔調整的電壓百分比。
5、設置日期：設置當前的日期。
6、設置時間：設置當前的時間。

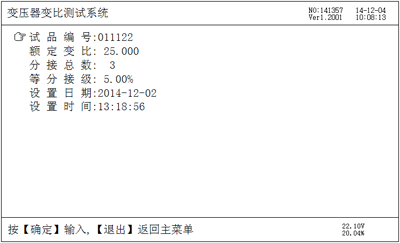

                          圖四、參數設置屏
3．變壓器變比測試儀三相變壓比測試

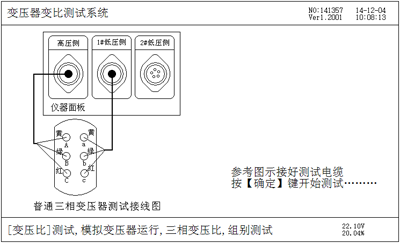

             圖五、三相變壓比測試接線提示屏
進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照?qǐng)D示進行接線。
接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到55次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。

                 圖六、三相變壓比測試結果屏
測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值（以上三項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）角度方向重合。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。
4．三相匝數比測試
進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照?qǐng)D示進行接線。

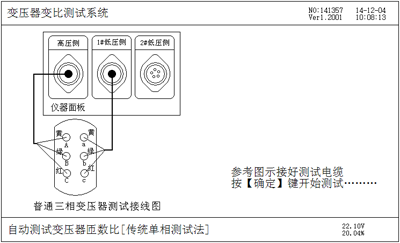

        圖七、三相匝數比測試接線提示屏
接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。

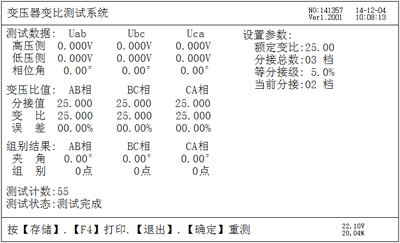

           圖八、三相匝數比測試結果屏
測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值（以上三項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，【F4】打印，按【退出】返回，【確定】重新測試。
5．變壓器變比測試儀單相變壓器測試
進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏（如圖九所示），按照單圖示進行接線。

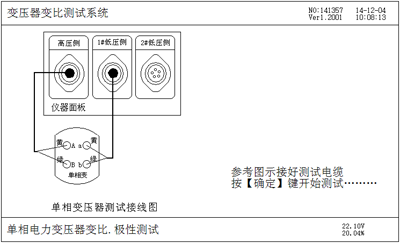

            圖九、單相變壓器測試接線提示屏
接線完成后按【回車】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖六中可見，測試結果包括：?jiǎn)蜗喔邏簜?cè)電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。

              圖十、單相變壓器測試接線結果屏
